Верная система электропитания — основа стабильной работы любой электроники, и качественный блок питания играет в этом одну из ключевых ролей, особенно в случае с ПК. Это критически значительно для сохранности компонентов в дорогостоящих сборках, чья цена может достигать сотен тысяч рублей.
Поэтому при выборе БП стоит обращать внимание не лишь на достаточную мощность, но и на класс устройства. Высокий класс свидетельствует о том, что внутри используются качественные компоненты, способные справляться не лишь с пиковыми нагрузками, но и с нестабильностью в электрической сети.
Сегодня мы познакомимся с современным блоком питания от компании GIGABYTE — моделью AORUS ELITE P1000W PG5 ICE. Это киловаттный «монстр», созданный для самых строгих ПК, который соответствует новейшему стандарту ATX 3.1 и обладает сертификатом эффективности 80 PLUS Platinum. Давайте разберёмся, на что он способен.
Стоимости И КОМПЛЕКТАЦИЯ
БП доступен в двух вариантах мощности (850 и 1000 Вт) и в двух цветах (чёрный и белый). Младшую версию можно обзавестись по цене от 12 тысяч рублей, а старшая обойдётся как минимум на четыре тысячи дороже. Обзор посвящён топовому варианту в белоснежном исполнении ICE, который станет отличным выбором для ПК-сборки в светлых тонах.
Модель поставляется в красочной коробке из гофрированного картона. Внутри есть модульный БП в мешке из нетканого материала и большой набор проводов, рассчитанных под мощную игровую конфигурацию:
- 1x кабель для материнской платы ATX (20+4 pin, 650 мм);
- 2x кабеля для ЦП (4+4 pin, 700 мм);
- 1x кабель 12VHPWR PCI-E (12+4 pin, 700 мм);
- 2x кабеля PCI-E (6+2 pin, 750 мм);
- 2x кабеля PCI-E с двумя коннекторами (6+2 pin, 650+150 мм);
- 2x кабеля для SATA c 4 коннекторами (600+150+150+150 мм);
- 1x кабель для провинции MOLEX с 4 коннекторами (500+150+150+150 мм);
- кабель питания EU-Schuko/IEC320-C13 (1400 мм);
- инструкция.
ВНЕШНИЙ ВИД И КАБЕЛИ

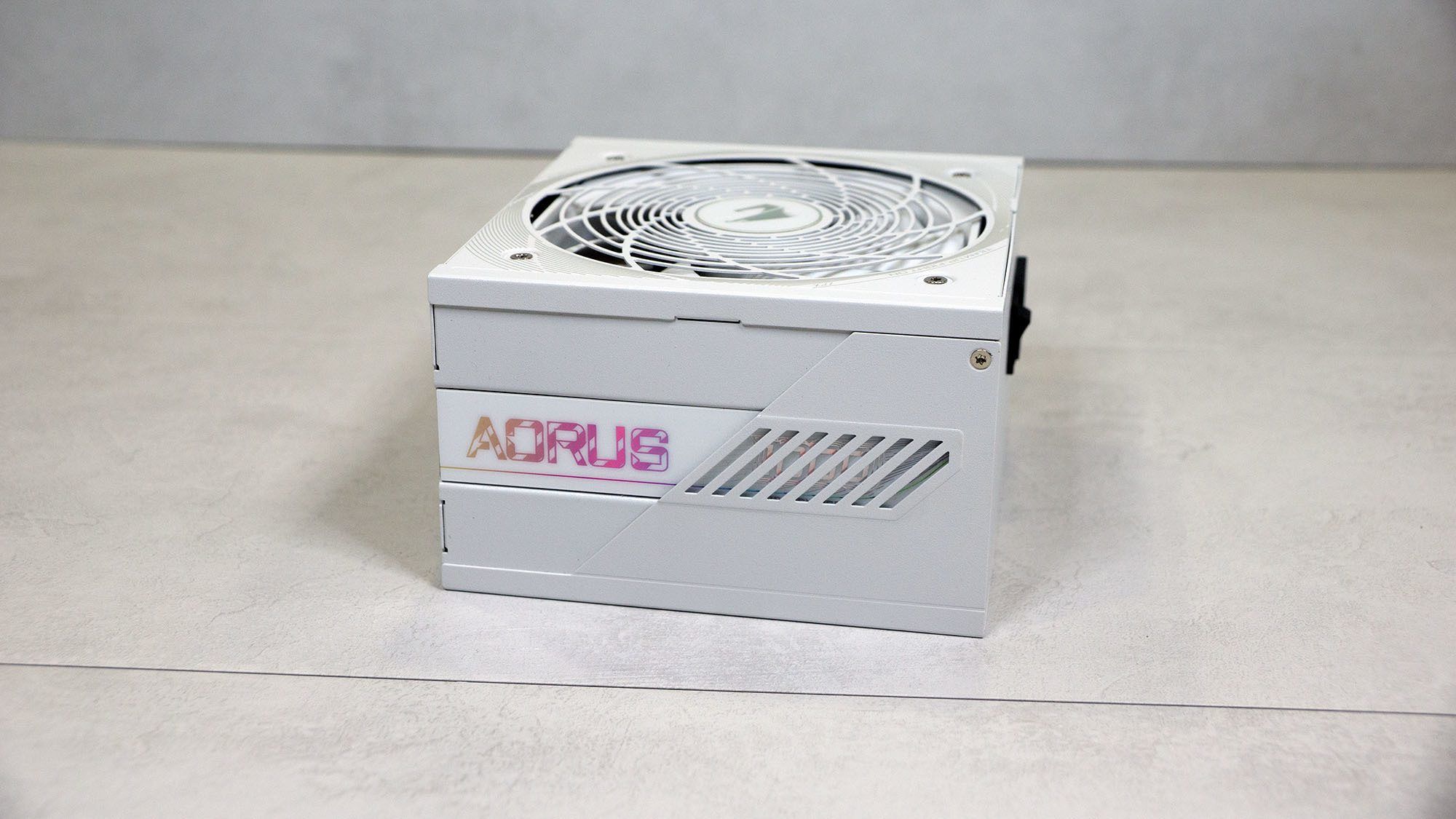

Визуальное исполнение наследует стилистику продуктов линейки AORUS ELITE, что позволяет органично вписаться в систему, организованную из компонентов от GIGABYTE. Корпус выполнен из стального листа толщиной около 1 мм, а его габариты строго соответствуют стандарту ATX — 150×140×86 мм.
Специфическими чертами дизайна служат выразительная решётка над вентилятором и переливающийся логотип AORUS на центральном островке. Дополнительным ударением стала магнитная накладка с логотипом и указанием мощности, которую можно зафиксировать в специальном пазу на левом или правом бортах. Декоративный элемент остаётся видным при разном расположении блока в корпусе.
С тыльной стороны, противоположной вентилятору, размещена наклейка с технической информацией. БП способен выдерживать нагрузку до 83,3 А по 12-вольтовой черты, что соответствует максимальной суммарной мощности до 999,6 Вт. По линиям 5 В и 3,3 В допустимая нагрузка составляет до 25 А или 125 Вт.

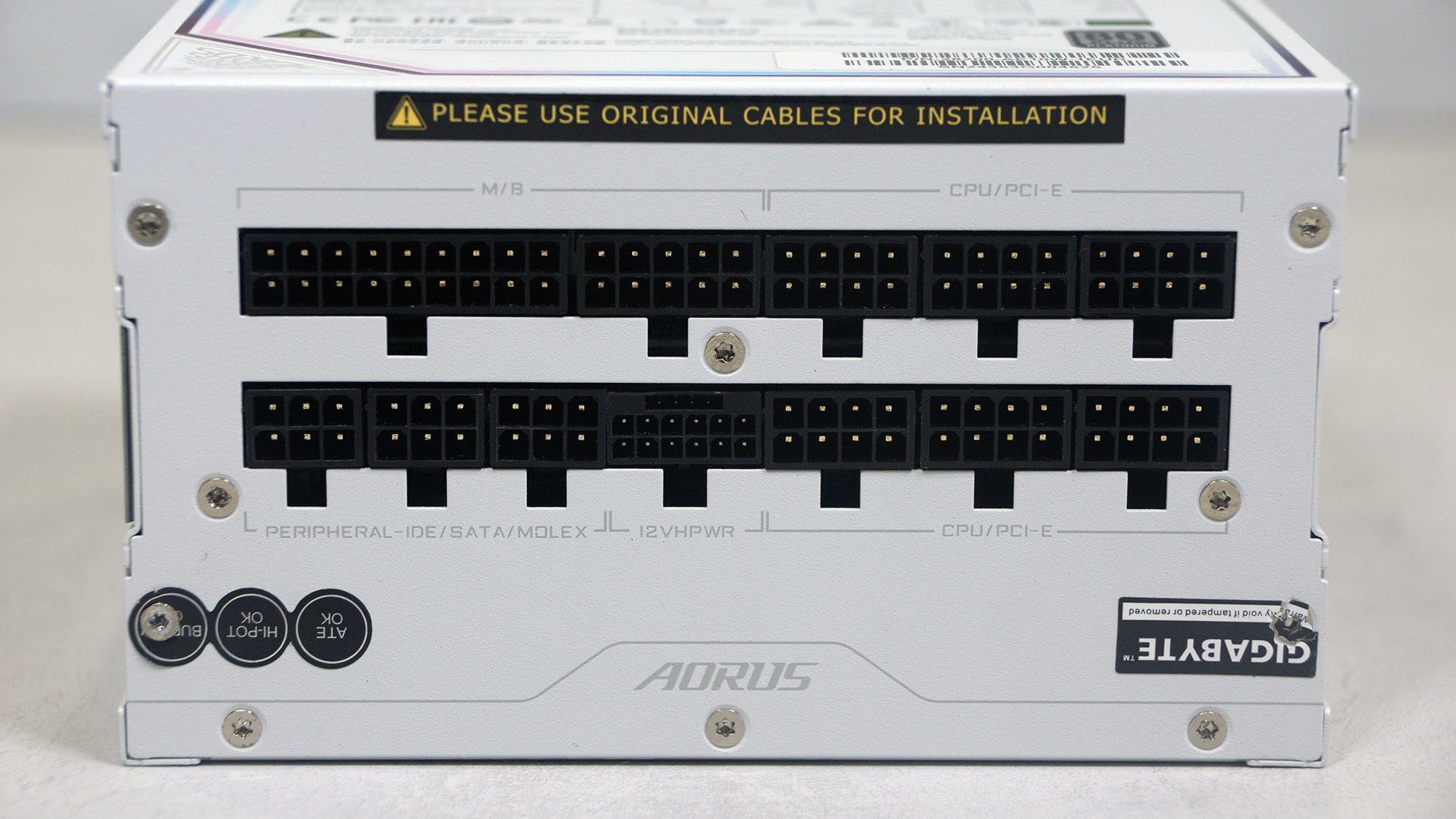

Со сторонки торца доступна группа разъёмов для подключения компонентов, скомпонованная для удобства. Она включает один разъём для материнской платы (18+6 pin), шесть универсальных разъёмов для процессора или видеокарты (8 pin), одинешенек современный разъём PCI-E 5.1 12VHPWR (12+4 pin) для мощных видеокарт и три разъёма для периферийных устройств — IDE, MOLEX и SATA.
Все кабели и коннекторы выполнены в белоснежном краске, включая даже сетевой шнур. Но по неизвестной причине производитель оставил чёрными сами разъёмы на корпусе блока, вводя тумблер питания, что нарушает эстетическое единство.
Для проводов питания используется сечение 16 и 18 AWG, в то время как для сигнальных черт в кабеле 12VHPWR задействованы очень тонкие провода калибра 28 AWG. Это единственный из всей комплектации кабель с добавочной нейлоновой оплёткой, остальные покрыты пластиковой и уложены в один ряд. Они не отличаются особой мягкостью, но обладают достаточной гибкостью для того, чтобы организовать чистоплотный кабельный менеджмент внутри корпуса.
В основе блока питания лежит платформа тайваньской компании MEIC (Mean Well Information Technology Co.), какая обеспечивает полный набор современных систем защиты. На входе переменный ток проходит через многоступенчатую схему фильтрации и выпрямления. Для защиты от скачков усилия установлен металлооксидный варистор, за фильтрацию электромагнитных помех отвечают дроссели и X/Y-конденсаторы. Подавление бросков тока при включении реализовано с поддержкой термистора, а установленные на отдельном радиаторе мостовые выпрямители GBU1506 преобразуют переменный ток (~230 В) в пульсирующий постоянный (~320 В).
Дальше идёт схема активной коррекции коэффициента мощности (APFC), которая преобразует пульсирующее напряжение (~320 В) в стабилизированное беспрерывное (~400 В). В этой схеме задействованы: накапливающий энергию дроссель на ферритовом сердечнике, силовые MOSFET-транзисторы, управляющие зарядом/разрядом дросселя, и высоковольтный конденсатор. Производитель использует в основном японские конденсаторы Nippon-Chemicon, при этом основной конденсатор ёмкостью 1000 мкФ рассчитан на стабильное усилие 400 В.

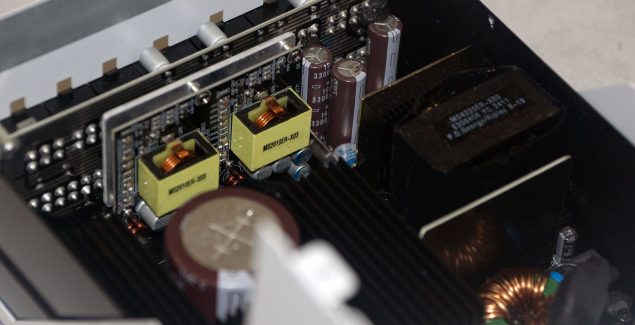

Высокое постоянное напряжение поступает на резонансный LLC-преобразователь, который понижает его до уровня +12 В. Стабилизацией шины занимаются MOSFET-транзисторы в схеме синхронного выпрямления, а для формирования черт +5 В и +3,3 В используются дополнительные DC-DC-преобразователи. Такая схемотехника обеспечивает питанием чувствительные компоненты (SSD-накопители, память, чипсет) и позволяет добиться высокого КПД — 92–94% в зависимости от нагрузки, что соответствует сертификации 80 PLUS Platinum.
Охлаждение компонентов реализовано в двух конфигурациях. При нагрузке до 25–30% работает пассивный режим, и тепло отводится через массивные радиаторы на основных компонентах. В этом состоянии БП трудится абсолютно бесшумно и не нагнетает пыль внутрь корпуса.

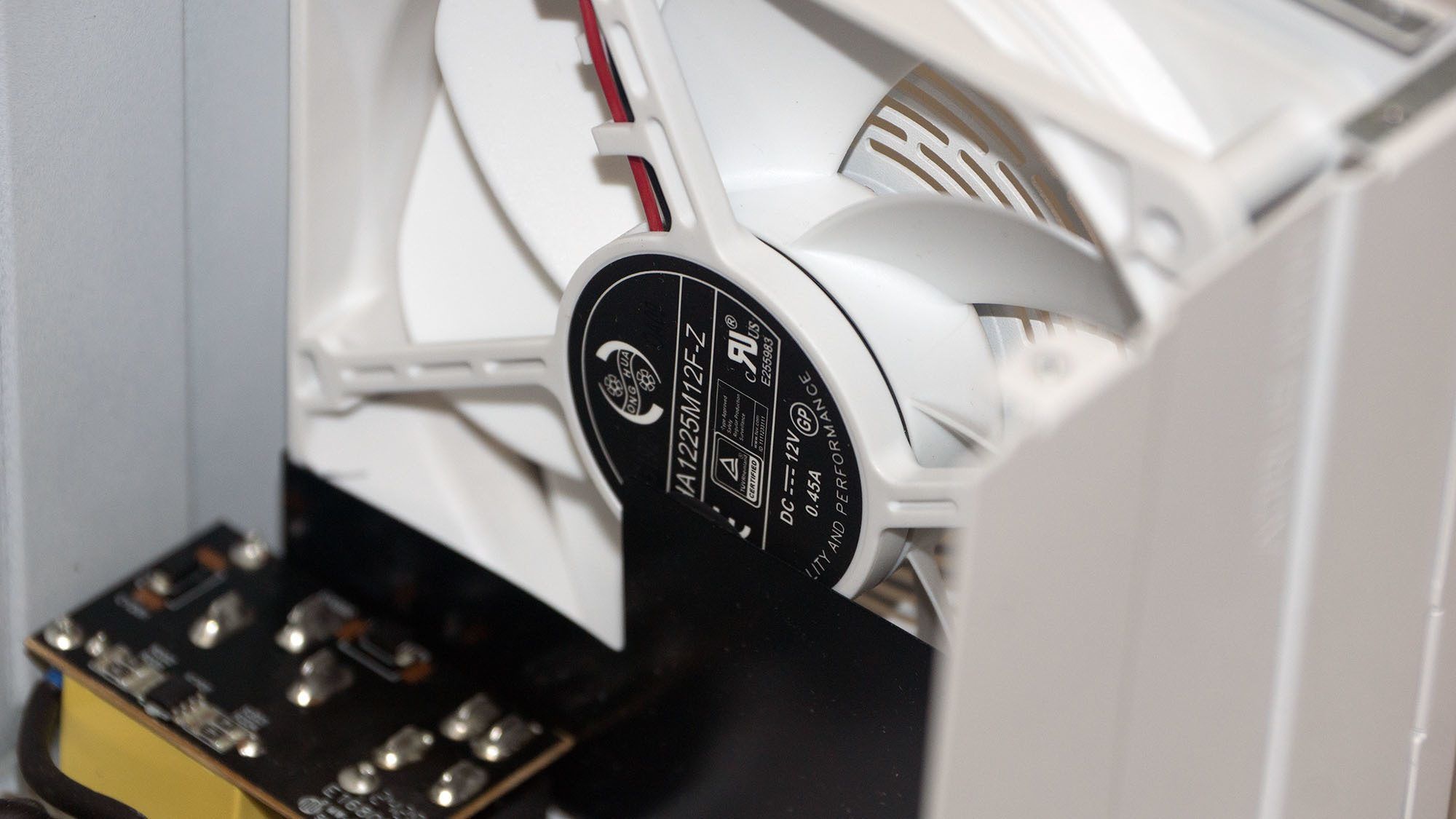

При повышении нагрузки запускается 120-миллиметровый вентилятор Hong Hua HA1225M12F-Z с гидродинамическим подшипником. Степень шума под нагрузкой не превышает 34–35 дБ, что практически незаметно на фоне системы охлаждения процессора и видеокарты.
Модель под нагрузкой тестировалась на стенде с материнской платой ASUS ROG Maximus Z790 Formula, процессором Intel Core i5-14600KF, оперативной памятью DDR5-6400 всеобщим объёмом 32 ГБ и видеокартой NVIDIA GeForce RTX 5060 Ti. В ходе 15-минутного стресс-теста в OCCT, а также в игровых сценариях отклонений усилий по всем линиям зафиксировано не было.
ИТОГ
GIGABYTE AORUS ELITE P1000W PG5 ICE позиционируется как премиальное решение для мощных ПК и в цельном оправдывает звание. БП демонстрирует безупречную работу, соответствует стандарту ATX 3.1 и сертификату 80 PLUS Platinum, что подтверждается стабильностью усилий под нагрузкой и высоким КПД.
Ключевыми преимуществами стали современная и надёжная начинка с японскими конденсаторами, полупассивная система охлаждения, модульная конструкция и импозантная комплектация. Некоторые спорные решения, вроде чёрных разъёмов на белом корпусе и слегка жёстковатых кабелей, не калечат общее впечатление.
Автор: Сергей Дьяконенко (Madnfs)
